電子機器組立サービスの特長

当社は、組立に関連する包括的なサービスを提供しています。お客様の要求に応じて組立プロセスを設計し、経験豊富なチームが効率性と正確性を追求し、高品質な製品の製造をご提供します。お客様の組立ニーズに満足していただけるサービスを提供します。
電子デバイスの検査に使用されるコンタクトプローブのような非常に精密な製品から、畳みサイズの筐体への部品組み込みまで対応致します。特にコンタクトプローブは、正確な接触と信号伝達を可能にするために、丁寧な組み立てが求められます。また、電子デバイスの検査治具の組み立ても行っています。これらの治具は、製品の機能と性能を確認するための重要なツールです。
組立作業を通じて、高品質な信頼性のある治具を提供します。

01

製造のアウトソーシングでコスト削減

受注生産品は受注の波によって必要な人材を確保することが重要です。働き方改革が要求され、社内での残業対応が難しくなっている昨今、製造業のアウトソーシングは重要な役割を果たしています。社内でイチから人材を育てていくことは容易ではありません。大きな育成コストもかかってしまいます。
当社は幅広い分野のお客様から電子機器組立のご依頼をいただき、技術の蓄積がございます。お客様からのご指示は「作業説明」のみ。社員の育成は必要ありません。
悩みの種となる人材確保は、当社へのアウトソーシングで解決いたします。

01

製造のアウトソーシングでコスト削減

受注生産品は受注の波によって必要な人材を確保することが重要です。働き方改革が要求され、社内での残業対応が難しくなっている昨今、製造業のアウトソーシングは重要な役割を果たしています。社内でイチから人材を育てていくことは容易ではありません。大きな育成コストもかかってしまいます。
当社は幅広い分野のお客様から電子機器組立のご依頼をいただき、技術の蓄積がございます。お客様からのご指示は「作業説明」のみ。社員の育成は必要ありません。
悩みの種となる人材確保は、当社へのアウトソーシングで解決いたします。

02

電子機器組立の環境保有

医療関連機器の組立など、組み立てる製品の仕様によってはRoHS指令の物質が含まれていない設備、環境、工具など厳しい条件下での作業が必要な組立もあります。またLEDトレース台などの組立時は埃やゴミの混入が製品の品質を大きく下げる原因となります。
シナノセイケンではお客様からご依頼いただく製品の組立の仕様をヒアリングし、防塵対策を施した作業室やクリーンベンチなどの環境を整え対応致しますので、まずはご相談下さい。

02

電子機器組立の環境保有

医療関連機器の組立など、組み立てる製品の仕様によってはRoHS指令の物質が含まれていない設備、環境、工具など厳しい条件下での作業が必要な組立もあります。またLEDトレース台などの組立時は埃やゴミの混入が製品の品質を大きく下げる原因となります。
シナノセイケンではお客様からご依頼いただく製品の組立の仕様をヒアリングし、防塵対策を施した作業室やクリーンベンチなどの環境を整え対応致しますので、まずはご相談下さい。

03

試作品の組立など1台から対応

少数品や1ロットのみの単発品といった、大量生産品ではないものを得意としています。外注に出したいけど数量が少なすぎて出しにくいといった心配はありません。
貴社の生産ラインの一部のようにフットワーク軽く動くことが可能です。

03

試作品の組立など1台から対応

少数品や1ロットのみの単発品といった、大量生産品ではないものを得意としています。外注に出したいけど数量が少なすぎて出しにくいといった心配はありません。
貴社の生産ラインの一部のようにフットワーク軽く動くことが可能です。

デザイン

組立作業内容

シナノセイケンでは幅広い作業の知識、経験があります。
下記作業だけではなく、シナノセイケン内の各工程の技術やノウハウを活かしてお客様のご要望に対応致します。
アッセンブリ(ASSY)組立や部品加工において通常行っている作業を記載しています。もちろん、この他の作業もご相談下さい。

  • ケーブルへの加工後の組立
  • 当社で基板実装後の基板の取り付け、組立や接着作業
  • 部材へのボール盤穴あけ作業後の組立
  • Eリング等の一部圧入作業が含まれる組立
シリコーンのシーリングの様子 ピンセットを用いる精密作業の様子 顕微鏡を使用した精密機器組み立て作業の様子

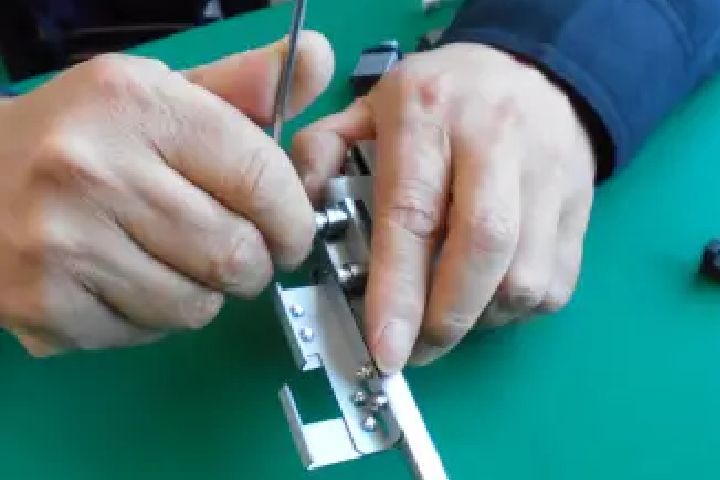

機構組立

部品同士の干渉によりギアやベルトなどで可動する製品の組立には芯出し作業による調整(直角、水平、垂直)やギア位置の調整、ベルトテンションなどの組立調整が必要な製品も多くあります。これら調整が必要な組立も対応致します。
調整箇所のある機構組立として医療関連機器の組立の実績があります。

機構組立
  • ネジ締め付けトルク管理

ネジ締めにおけるトルク管理は品質において重要です。締め付けが強すぎるとネジや取り付け部品の破損の恐れがあり、反対に締め付けが弱いと振動や可動時にネジが緩み部品が外れる恐れがあります。当社では一般的な小ねじだけでなくボルトや止めねじ(イモネジ)など多種多様なネジに対してトルク管理を行い、お客様からのご依頼いただいた製品の組立を行います。

精密機器組立

顕微鏡を使用した精密機器組み立て作業も得意としています。
コネクター検査装置、液晶検査冶具に使用されるプローブを用いた検査冶具の製作を行っています。特にホコリを嫌う製品にはクリーンベンチを使用して、組立に最適な環境で作業を行います。
実績例として、信頼性が重要視される医療関連機器の組み立て、ファンクションチェッカーの組み立て、LEDトレース台などがあります。

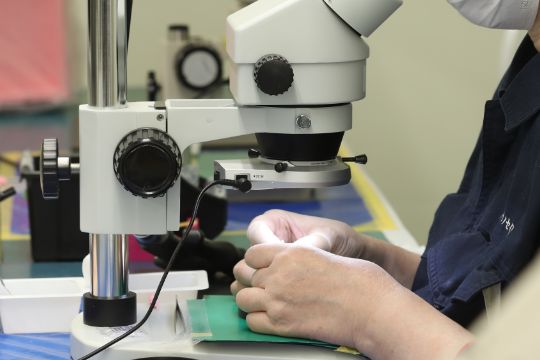

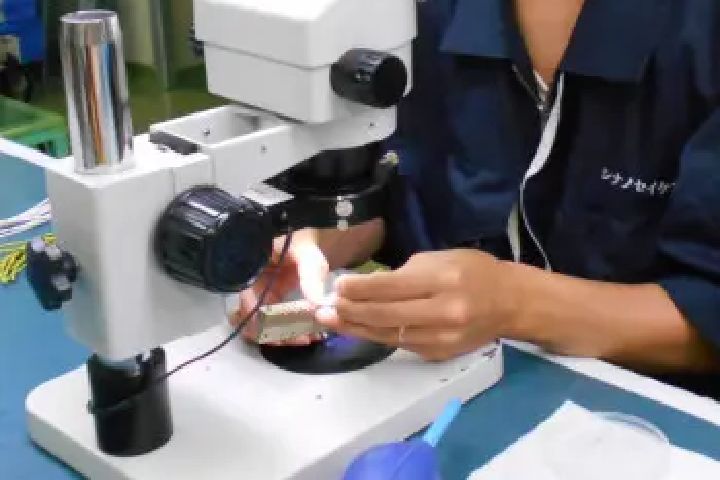

顕微鏡を使用した精密機器組立

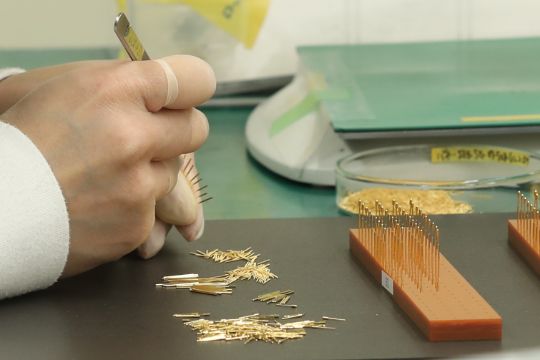

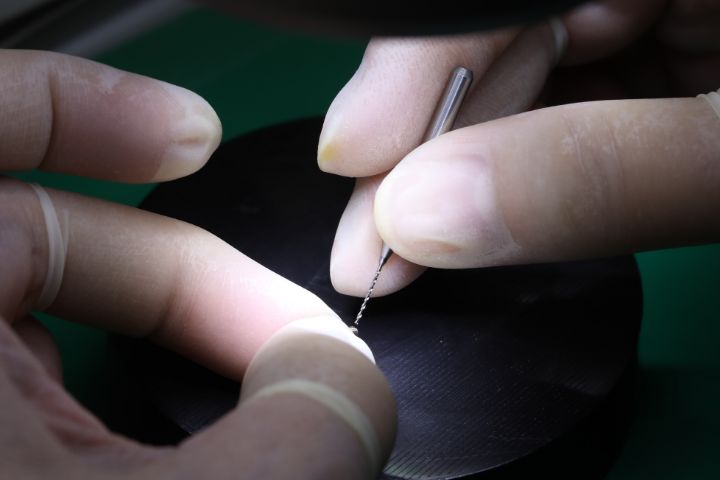

ピンセットや顕微鏡を用いる精密作業

精密作業としてピンセットや顕微鏡を使用し、電子デバイスの検査工程に用いられるコンタクトプローブの組立実績があります。
パイプの中に、バネ、プランジャー(デバイスへコンタクトする先端部分)の各パーツを入れてカシメ作業を行います。

これらの極小パーツを、素早く確実に組み付けることが可能です。ピンセットは当社加工の精密用ピンセットを使用し作業致します。

下記パーツのサイズ
  • ・パイプ φ0.3㎜、長さ10㎜
  • ・プランジャー φ0.22、長さ 4㎜
  • ・バネ φ0.2㎜、長さ 7㎜

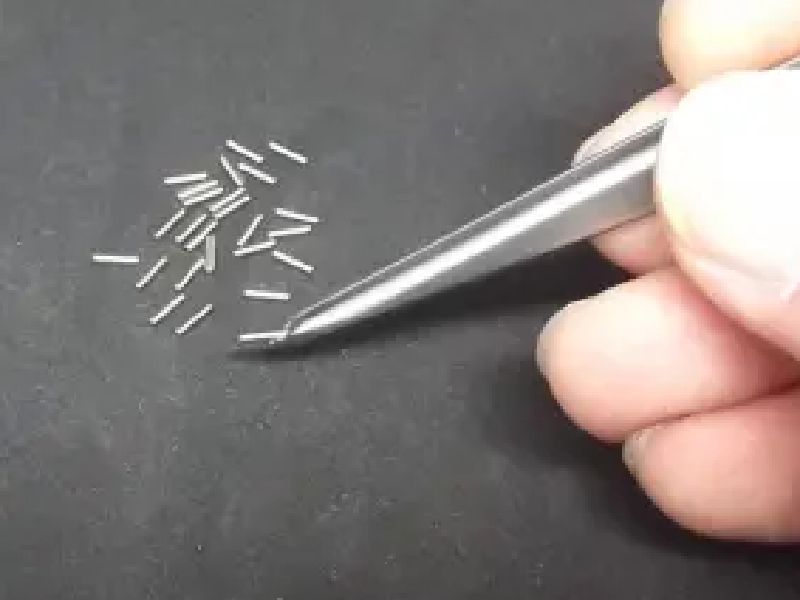

ピンセットを用いる精密作業 ピンセットを用いる精密作業

回路図や仕様書に基づくケーブル加工やハーネス加工、配線組立作業

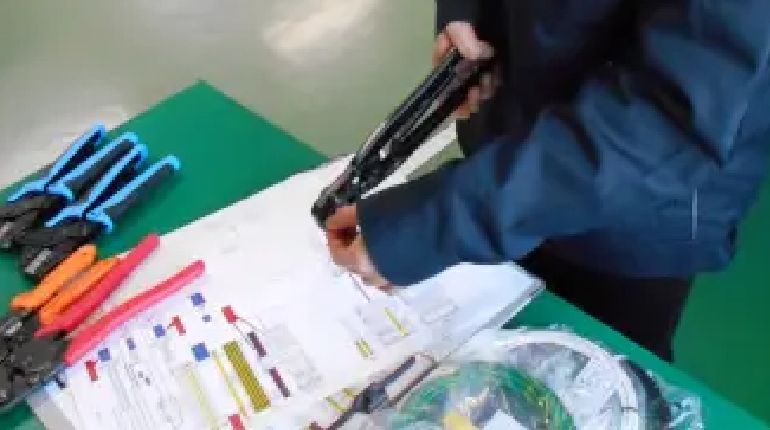

ケーブル、ハーネスの加工
ケーブル、ハーネスの加工

ケーブル、ハーネスの加工では回路図や仕様書、指示書に基づき、工具の指定やケーブルの処理方法などお客様のご要望に沿ったケーブル加工やハーネス加工を致します。各種端子の圧着は勿論、はんだ付けでの端子への接続や熱収縮チューブでの保護など仕様に合わせたケーブル加工に対応出来ます。
AWGサイズでは8から24までの実績がありますが、その他のサイズについては一度ご相談下さい。

配線組立作業
配線組立作業

当社でのケーブル加工やハーネス加工後の組立や配線なども、一連の流れで対応致します。
勿論他社様のケーブルやハーネスの配線や組立も行います。また配電盤ボックス内への組立などの大きな製品にも対応致します。
配線組立作業においても回路図を読み取り、仕様書に基づいた作業を行う事が出来ます。

2液性接着剤の使用

2液性接着剤は主剤と硬化剤を混合させる事で化学反応を起こして使用する接着剤です。被着体の材質や耐熱性などにより接着剤の種類も異なるため配合比なども注意しないといけません。接着作業ではご依頼いただいた製品の仕様にもよりますが、接着剤の強度を出すために注意が必要な点が下記のようにいくつかあります。また恒温槽による温度管理も対応出来ますので是非ご相談下さい。

  • 接着面を清潔にし
    濡れ性を高める
  • 気泡や異物混入を防ぐ
  • 接着剤の適正な塗布量

接着の被着体実績

  • 金属ー樹脂
  • 金属ーエンジニアリングプラスチック
  • 樹脂ー樹脂
  • エンジニアリングプラスチック-エンジニアリング
    プラスチック(t=1㎜以下同士の接着)
2液性接着剤 主剤と硬化剤の混合

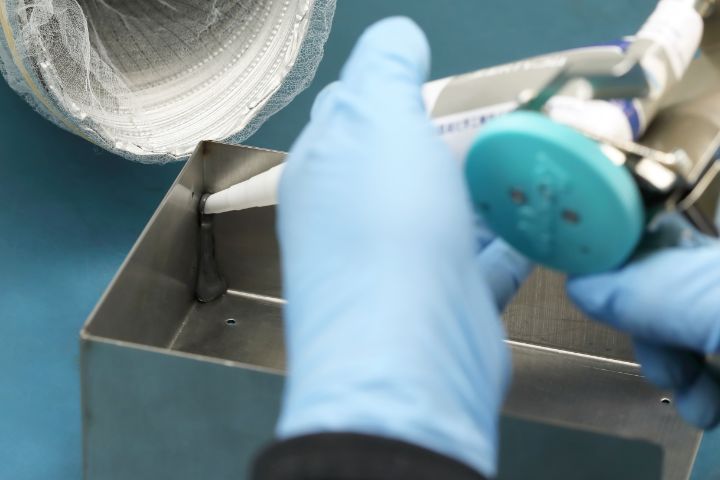

シリコーンのシーリング

耐熱性や耐冷性が高く、撥水性にも優れているため身の回りでも多く使用されるシリコーンですが、絶縁性にも優れているなどの特性があるため電子部品などの半導体にも使用されています。また、隙間や繋ぎ目などにシーリングを行い気密性を維持する目的でも使用されます。製品の仕様上、シリコーンによるシーリングや塗布が必要な場合にも対応致します。
シーリングを行う際には気泡を入れない技術が必要ですが、当社ではこのような技術にも対応出来ます。

シリコーンのシーリング

各部材のバリ取り作業

コンタクトプローブなどの顕微鏡での作業が必要な細かな製品のバリ取りや、部材加工後、穴あけ作業後などご要望や必要に応じてバリ取り作業を致します。
顕微鏡で行うバリ取りでは部品サイズφ2㎜、全長6㎜のパイプ側面に、φ0.6㎜の横穴をあけた後のバリ取り作業の実績があります。

バリ取り作業

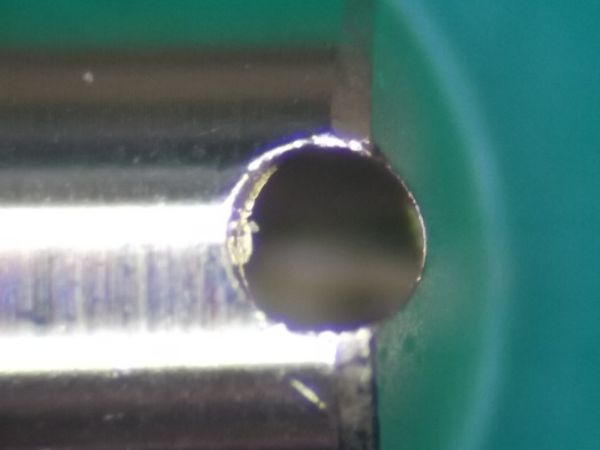

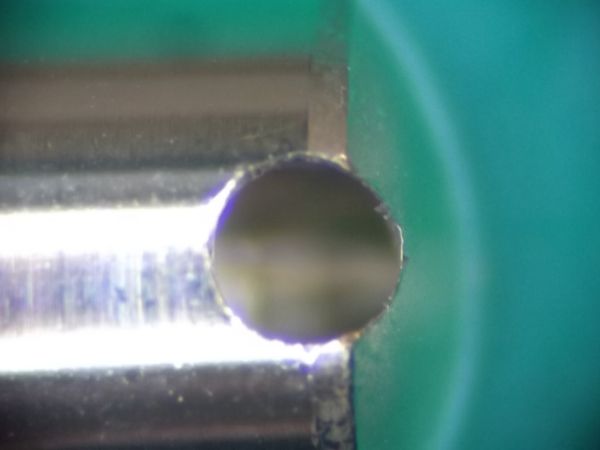

バリ取り作業前 バリ取り作業後

リモートでの打合せにも対応

ビデオチャットツールのZOOMを使用し、当社がホストとなりリモート打合せにも対応致します。
感覚を重視する作業では説明だけでは難しい部分がある場合もございますが、ビデオチャットでの説明で対応可能な組立作業も多数あります。リモート打ち合わせだけでなく対面での打ち合わせにも柔軟に対応致します。まずはお気軽にお問い合わせください。
